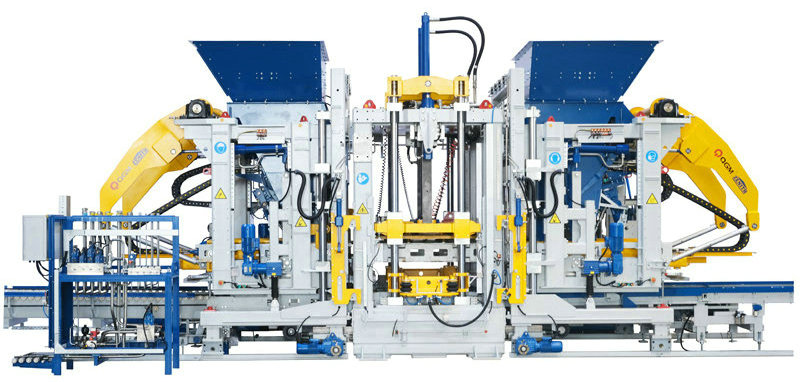

Zn2000c betonska blok stroj

Zn2000C je samorazvijeni model. Karakterizira ga visoki stupanj inteligencije i automatizacije, a u potpunosti koristi vrhunske tehnologije vrhunskih tehnologija poput digitalizacije i informacijskog sustava, koji se široko koristi u izgradnji novih gradova i gradova spužve.

Značajke:

Dvostruka vibracijska tablica, osam servo motora (opcionalno) gornja oprema

Modularni sklop za lakše održavanje raznolikih vrsta proizvedenih cigle

Veći kapacitet, veća produktivnost

Veličina palete 1400x1400/1300mm

Područje formiranja 1320x1350/1250mm

Visina proizvoda 40-500mm

Broj blokova šuplje cigle: 18 blokova/kalupa (390x190x190mm)

Standardne cigle: 105 blokova/kalupa (240x115x53mm)

Cestovne cigle: 66 blokova/kalupa (200x100x60mm)

Veličina opreme cca. 10.000

Približno. 4.700

Približno. 3.400

Sustav vibracija Maksimalna sila pobuđenja vibracija Tablica: 200/kN

Maksimalna sila pobude glave za tisak: 40/kN

Električni parametri Ukupna snaga (referenca): 231/kW

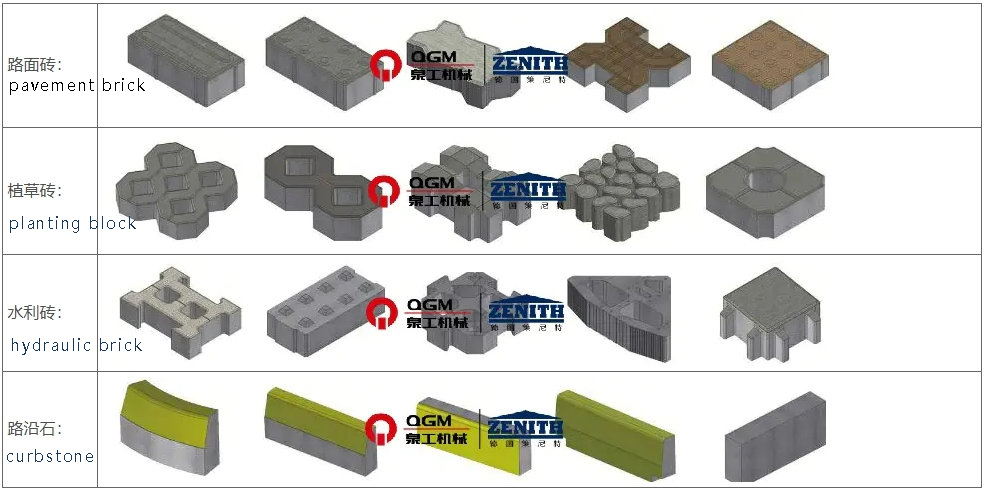

Shematski dijagram uzoraka od opeke proizvedena od strane opreme

Tehničke prednosti

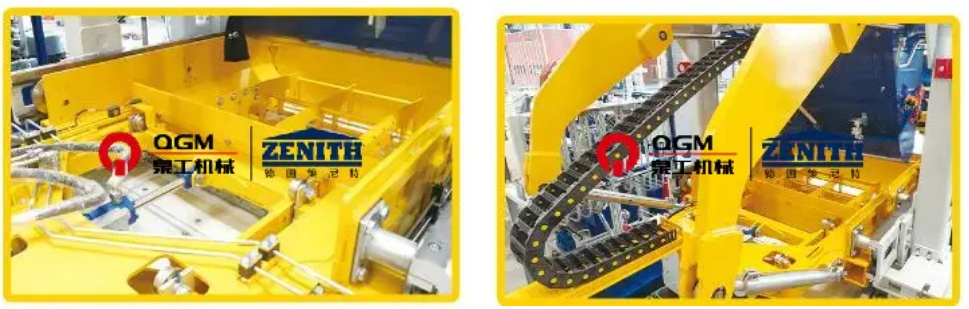

1. visokokvalitetni dizajn okvira njemačke verzije

Okvir mainframe prihvaća zavarenu strukturu okvira visoke čvrstoće koju je dizajnirala Zenitova patentirana tehnologija, a zavarena je prilagođenim čelikom posebnog dijela, s razumnim dizajnom, ujednačenim i lijepim zavarivanjem, a cijeli okvir podvrgava se tretmanu vibracije starenja kako bi se osigurala visoka kvaliteta i visoka stabilnost okvira. Proces naprednog konstrukcijskog dizajna čini glavni okvir, a funkcija otvaranja i zatvaranja bočnog kalupa, funkcija jezgre ekstrakcije (ploča), Funkcija implantacije polistirenskih ploča itd. Može se dodati naknadno.

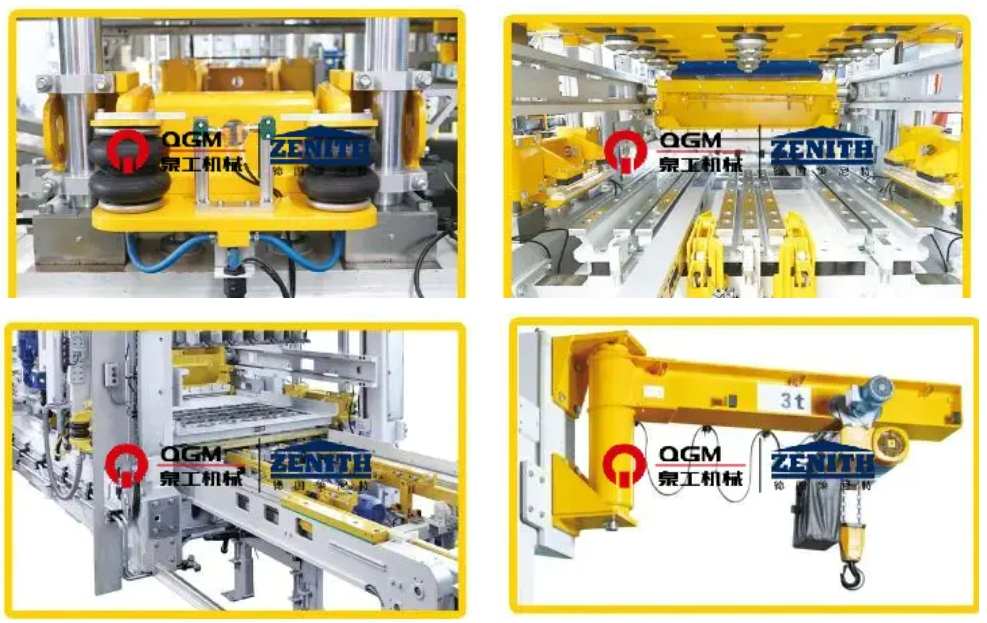

2.UAUTOMATSKI SUSTAV KRAJKIH KALPIJA

Kad se kalup prenese u položaj domaćina, njegov sustav za dizanje ostvaruje automatsku promjenu plijesni na uređaju za brzo promjenu kalupa. Gornji i donji kalupi automatski su pneumatski stegnuti, što je sigurno, učinkovito, jednostavno za upravljanje i prikladno za održavanje. Uglavnom uključuje:

Uređaj za stezanje pneumatskih pljesnivanja: Uglavnom se sastoji od nosača kalupa i pneumatskih stezaljki s obje strane, koje pomažu u stezanju i učvršćivanju kalupa i prigušivanju kada domaćin stroj iznosi prethodno vibraciju i glavnu vibraciju, tako da postigne najbolji vibracijski učinak i produlji život u službi kalupa.

Uređaj za zaključavanje pneumatskog uvlačenja: Uhnjenjivač je fiksiran uređajem za stezanje zračnim jastukom, koji lako i brzo može zamijeniti uvlačenje, skratiti vrijeme zamjene i ugradnje plijesni i osigurati precizno pristajanje donjeg okvira kalupa i gornjeg uvlačenja.

Uređaj za umetanje električnih kalupa: Uređaj za ugradnju kalupa koristi se za ugradnju kalupa u glavni stroj i za dovod i uklanjanje kalupa s stroja pomoću električnog nosača kalupa, koji se može primijeniti na većinu kalupa na tržištu, a posebni nosači kalupa mogu se koristiti za posebne kalupe.

Uređaj za promjenu kalupa: Instaliran na okvir glavnog stroja, koristi se za podizanje i utovar kalupa prilikom promjene kalupa, opremljenog električnom lancu i električnim uređajem za hodanje.

3. Sustavi za izradu

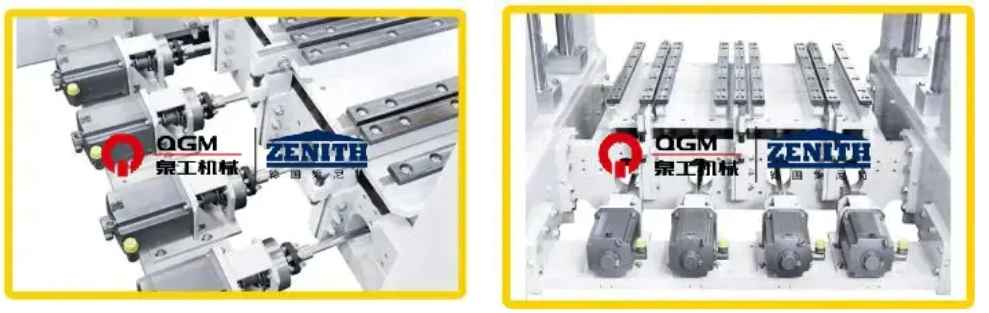

4. "Ultra-dinamički" servo vibracijski sustav:

"Ultra-dinamička" servo vibracijska tehnologija je vrsta visoko učinkovitog, samoadaptivnog vibracijskog sustava posebno dizajniranog za ciglene strojeve; Servo motor može napraviti najbrži odziv u najkraćem reakcijskom vremenu, ostvarujući najveće performanse vibracija, smanjujući količinu korištenog cementa i skraćujući proizvodni ciklus, stvarajući betonske proizvode visokog kompakta; Sustav vibracija može se fleksibilno prilagoditi potrebama različitih betonskih proizvoda. Servo motor može napraviti najbrži odgovor u najkraćem vremenu reakcije kako bi se ostvario najveće performanse vibracija, što može smanjiti količinu cementa, skratiti proizvodni ciklus i proizvoditi visoko kompaktne betonske proizvode; Sustav vibracija može se fleksibilno prilagoditi proizvodnim potrebama različitih betonskih proizvoda.

8 vibracijskih jedinica s mehaničkom ravnotežom pojedinačno postavljene 8 servo pogona;

8 servo motora, pojedinačno montiranih na vanjske vibracijske izolacijske grede motornih nosača;

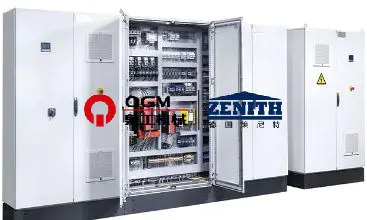

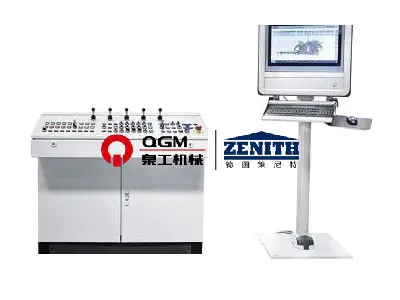

5. Točni sustav upravljanja servo

Kroz povratne informacije signala, kontrolirajte fazu i brzinu vibracija, sinkronizirana kontrola pokreta, brzi stanju pripravnosti, može se dovršiti u kratkom vremenskom razdoblju vibracija i uklanjanja vibracija, kako bi se skratio ciklus oblikovanja i bolji učinak kočenja. Kroz poziciju i brzinu dvostruko zatvorene petlje, kontroliranje sile pobude djeluje samo u vertikalnom smjeru, maksimizirajte učinkovitu silu pobude i istodobno izbjegavajte oštećenja sile pobude na stroju, produžite uslužni vijek opreme i biti u mogućnosti izraditi različite postavke za različite potrebe proizvoda i proizvode proizvode visoke kvalitete.

Glava za pritisak, okvir kalupa, agregatni automobil i automobil s tkaninom kontroliraju se proporcionalnim usmjerenim ventilom s povratnim informacijama od kalema, što ima brzo vrijeme odziva; Usvojen je način upravljanja senzorom pomaka u zatvorenom krugu/proporcionalnom cilindru ventila-cilindara proporcionalnog ventila, što čini kontrolu preciznijom, a djelovanje cilindra bržim i stabilnijim; Hidraulička stanica prihvaća promjenjivu klipnu pumpu, koja ne ispisuje tlačno ulje i istovara crpku kada hidraulički sustav dosegne postavljeni tlak kako bi se smanjila potrošnja energije; Hidraulička stanica prihvaća akumulator pomoćnu opskrbu naftom, što smanjuje potrošnju energije; A hidraulička stanica prihvaća pomoćno opskrbu naftom akumulatora, što smanjuje potrošnju energije i smanjuje potrošnju energije. Hidraulička stanica prihvaća pomoćno opskrbu naftom akumulatora, koja se može istovremeno koristiti za višestruke radnje, a tlak hidrauličkog sustava je stabilan; Hidraulički sustav ima senzore tlaka, koji se mogu prikazati na radnoj ploči za jednostavno gledanje; Hidraulički sustav ima senzore temperature, hladnjake i grijače, koji mogu učinkovito kontrolirati temperaturu ulja, tako da hidrauličko ulje ima dobre performanse.

6. Hidraulički sustavi
